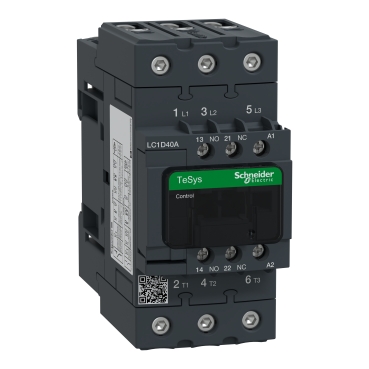

Original price was: ₨ 5,400.₨ 4,955Current price is: ₨ 4,955.
| Range | TeSys TeSys Deca |
|---|---|
| Product range | TeSys Deca |
| Product or equipment type | Contactor |
| Device name | LC1D |
| Contactor application | Motor control, resistive load |
| Job category | AC-3 AC-3e AC-1 AC-4 |
| Description of the poles | 3P |
| [Ue] rated operating voltage | Power circuit: <= 690 V AC 25…400 Hz Power circuit: <= 300 V DC |
| [Ie] assigned current of use | 60 A (at <60 °C) at <= 440 V AC AC-1 for power circuit; 40 A (at <60 °C) at <= 440 V AC AC-3 for power circuit; 40 A (at <60 °C) at <= 440 V AC AC-3e for power circuit |
| [Uc] Control voltage | 24 V AC 50/60 Hz |
| Motor power (kW) | 11 kW at 220/230 V AC 50/60 Hz (AC-3) 18.5 kW at 380/400 V AC 50/60 Hz (AC-3) 22 kW at 415/440 V AC 50/60 Hz (AC-3) 22 kW at 500 V AC 50/60 Hz (AC-3) 30 kW at 660/690 V AC 50/60 Hz (AC-3) 11 kW at 220/230 V AC 50/60 Hz (AC-3e) 18.5 kW at 380/400 V AC 50/60 Hz (AC-3e) 22 kW at 415/440 V AC 50/60 Hz (AC-3e) 22 kW at 500 V AC 50/60 Hz (AC-3e) 30 kW at 660/690 V AC 50/60 Hz (AC-3e) 9 kW at 400 V AC 50/60 Hz (AC-4) |
|---|---|
| Engine power (HP, UL/CSA) | 5 hp at 230/240 V AC 50/60 Hz for single-phase motors 10 hp at 230/240 V AC 50/60 Hz for 3 phases motors 30 hp at 575/600 V AC 50/60 Hz for 3 phases motors 10 hp at 200/208 V AC 50/60 Hz for 3 phases motors 3 hp at 115 V AC 50/60 Hz for single-phase motors 30 hp at 460/480 V AC 50/60 Hz for 3 phases motors |
| Compatibility code | LC1D |
| Composition of the power pole contacts | 3 NO |
| Frequency | With |
| [Ith] conventional thermal current | 10 A (at 60 °C) for signaling circuit; 60 A (at 60 °C) for power circuit |
| Nominal switching capacity Irms | 140 A AC for signaling circuit conforming to IEC 60947-5-1 250 A DC for signaling circuit conforming to IEC 60947-5-1 800 A at 440 V for power circuit conforming to IEC 60947 |
| Assigned switching power | 800 A at 440 V for power circuit conforming to IEC 60947 |
| [Icw] courant assigné de courte durée admissible | 320 A 40 °C – 10 s pour circuit de puissance 720 A 40 °C – 1 s pour circuit de puissance 72 A 40 °C – 10 min pour circuit de puissance 165 A 40 °C – 1 min pour circuit de puissance 100 A – 1 s pour circuit de signalisation 120 A – 500 ms pour circuit de signalisation 140 A – 100 ms pour circuit de signalisation |
| Calibre du fusible à associer | 10 A gG pour circuit de signalisation se conformer à CEI 60947-5-1 80 A gG à <= 690 V coordination type 1 pour circuit de puissance 80 A gG à <= 690 V coordination type 2 pour circuit de puissance |
| Impédance moyenne | 1,5 mOhm – Ith 60 A 50 Hz for circuit de puissance |
| Puissance dissipée par pôle | 2,4 W AC-3 5,4 W AC-1 2,4 W AC-3e |
| [Ui] tension assignée d’isolement | Circuit de puissance : 600 V CSA certifié Circuit de puissance : 600 V UL certifié Circuit de signalisation : 690 V se conformer à CEI 60947-1 Circuit de signalisation : 600 V CSA certifié Circuit de signalisation : 600 V UL certifié Circuit de puissance : 690 V se conformer à CEI 60947-4-1 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947 |
| Niveau de fiabilité de sécurité | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique | 6 Mcycles |
| Durée de vie électrique | 1,4 Mcycles 60 A AC-1 à Ue <= 440 V 1,5 Mcycles 40 A AC-3 à Ue <= 440 V 1,5 Mcycles 40 A AC-3e à Ue <= 440 V |
| Type de circuit de commande | CA à 50/60 Hz standard |
| Technologie bobine | Sans module d’antiparasitage intégré |
| Plage de tension du circuit de commande | 0,3…0,6 Uc (-40…70 °C):perte de niveau CA 50/60 Hz 0,8…1,1 Uc (-40…60 °C):opérationnel CA 50 Hz 0,85…1,1 Uc (-40…60 °C):opérationnel CA 60 Hz 1…1,1 Uc (60…70 °C):opérationnel CA 50/60 Hz |
| Puissance d’appel en VA | 140 VA 60 Hz cos phi 0,75 (à 20 °C) 160 VA 50 Hz cos phi 0,75 (à 20 °C) |
| Consommation moyenne au maintien en VA | 13 VA 60 Hz cos phi 0,3 (à 20 °C) 15 VA 50 Hz cos phi 0,3 (à 20 °C) |
| Dissipation thermique | 4…5 W at 50/60 Hz |
| Temps de fonctionnement | 4…19 ms ouverture 12…26 ms fermeture |
| Vitesse de commande maximale | 3600 cyc/h à 60 °C |
| Mode de raccordement | Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² – cable stiffness: flexible avec embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: flexible sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² – cable stiffness: flexible sans embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: flexible avec embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² – cable stiffness: rigide sans embout Circuit de puissance: borniers à vis-étrier 1 1…35 mm² – cable stiffness: flexible sans embout Circuit de puissance: borniers à vis-étrier 2 1…25 mm² – cable stiffness: flexible sans embout Circuit de puissance: borniers à vis-étrier 1 1…35 mm² – cable stiffness: flexible avec embout Circuit de puissance: borniers à vis-étrier 2 1…25 mm² – cable stiffness: flexible avec embout Circuit de puissance: borniers à vis-étrier 1 1…35 mm² – cable stiffness: rigide sans embout Circuit de puissance: borniers à vis-étrier 2 1…25 mm² – cable stiffness: rigide sans embout |
| Couple de serrage | Circuit de commande :1,7 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm Circuit de commande :1,7 N.m – sur borniers à vis-étrier – avec tournevis cruciforme Philips n° 2 Circuit de puissance :8 N.m – sur connecteurs à vis BTR EverLink – câble 25…35 mm² hexagonal tête de vis4 mm Circuit de puissance :5 N.m – sur connecteurs à vis BTR EverLink – câble 1…25 mm² hexagonal tête de vis4 mm Circuit de commande :1,7 N.m – sur borniers à vis-étrier – avec tournevis pozidriv No 2 Circuit de puissance :2,5 N.m – sur borniers à vis-étrier – avec tournevis pozidriv No 2 |
| Composition contact auxiliaire | 1 NO + 1 NF |
| Type de contacts auxiliaires | type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1 |
| Fréquence circuit signalisation | 25…400 Hz |
| Tension de commutation minimale | 17 V pour circuit de signalisation |
| Courant commuté minimum | 5 mA pour circuit de signalisation |
| Résistance d’isolement | > 10 MOhm pour circuit de signalisation |
| Temps de non-chevauchement | 1,5 ms sur désexcitation entre contact NF et NO 1,5 ms sur excitation entre contact NF et NO |
| Support de montage | Platine Rail |
| Normes | EN 60947-4-1 EN 60947-5-1 CEI 60947-4-1 CEI 60947-5-1 CSA C22.2 No 14 UL 60947-4-1 CEI 60335-2-40 :Annexe JJ UL 60335-2-40 :Annexe JJ CEI 60335-1 :Clause 30.2 |
|---|---|
| Certifications du produit | CCC UL CB Scheme CSA CE UKCA Marine EAC |
| Degré de protection IP | IP20 front panel conforms to IEC 60529 |
| Protective treatment | TH conforms to IEC 60068-2-30 |
| Weatherproof clothing | Comply with IACS E10 exposure to humid heat; comply with IEC 60947-1 Annex Q category D exposure to humid heat |
| Ambient temperature around the device | -40…60 °C 60…70 °C with downgrading |
| Operating altitude | 0…3000 m |
| Fire resistance | 850 °C conform to IEC 60695-2-1 |
| Mechanical outfit | Vibrations with contactor open (2 Gn, 5 to 300 Hz) Vibrations with contactor closed (4 Gn, 5…300 Hz) Shocks with contactor closed (15 Gn for 11 ms) Shocks with contactor open (10 Gn for 11 ms) |
| Height | 122 mm |
| Width | 55 mm |
| Depth | 120 mm |
| Net Weight | 0.85 kg |
| Packaging type 1 | PCE |
|---|---|
| Number of units per pack | 1 |
| Packaging height 1 | 6,400 cm |
| Packaging width 1 | 13,600 cm |
| Package length 1 | 15,500 cm |
| Package weight (kg) | 930,000 g |
| Packaging type 2 | S02 |
| Number of products in the package: 2 | 10 |
| Packaging height 2 | 15,000 cm |
| Packaging width 2 | 30,000 cm |
| Package length 2 | 40,000 cm |
| Package weight 2 | 9.760 kg |
| Packaging type 3 | P06 |
| Number of products in the package: 3 | 160 |
| Packaging height 3 | 77,000 cm |
| Packaging width 3 | 60,000 cm |
| Package length 3 | 80,000 cm |
| Package weight 3 | 166.980 kg |
| Warranty (in months) | 18 |
|---|
